Efficacité, rapidité et précision sont possibles grâce à un parc machine récent qui apporte à notre équipe la performance nécessaire pour satisfaire vos exigences dans la Loire.

En juin 2017, TUBOLAC met en service sa propre chaîne de peinture poudre pour vous offrir un service encore plus proche de vos exigences.
Dans un nouvel espace de 500 m² dédié exclusivement à la peinture, la chaîne de poudrage manuel est disposée de part et d’autre du convoyeur aérien qui offre toute la souplesse nécessaire pour gérer les flux de façon optimale.

Cet investissement a bénéficié d’une subvention de soutien à l’investissement des entreprises industrielles.

Visuel logo officiel Région Auvergne Rhône-Alpes

Gestion du flux avec un convoyeur aérien

près de Saint-Étienne

Le convoyeur aérien conduit les pièces tout au long du processus de peinture sans manipulation manuelle.

  • Poste de chargement : 3 axes de convoyeur,
  • Poste de lavage avec 1 axe de convoyeur : les pièces sont nettoyées à haute pression de part et d’autre de l’axe,
  • Poste de poudrage avec 3 axes de convoyeur : accroche possible d’une grosse pièce sur les 2 axes latéraux,
  • Poste de cuisson avec 3 axes de convoyeur : mixage possible des couleurs,

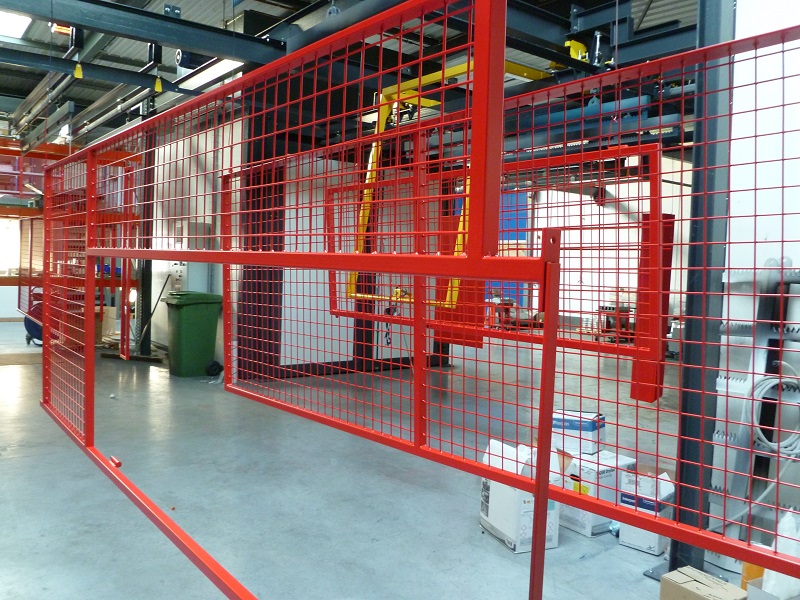

  • Poste de déchargement avec 6 axes de convoyeur : pour le refroidissement en attente d’emballage.

Capacités : 9 balancelles sur l’ensemble de l’installation acceptant chacune une charge de 350 kg.

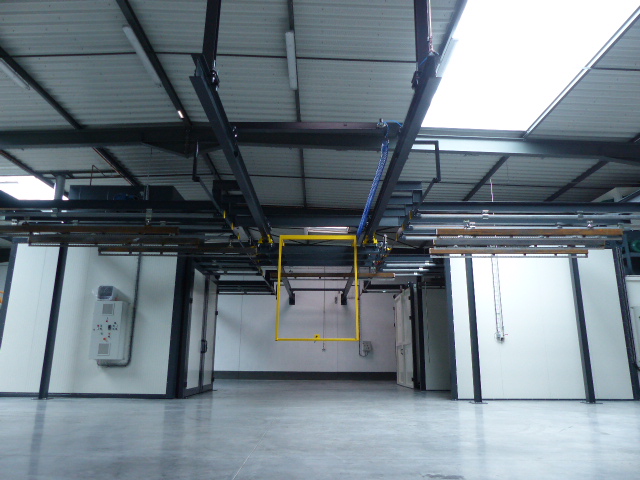

Convoyeur

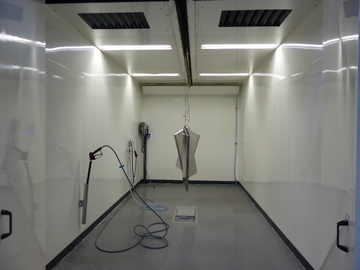

Préparation des pièces par lavage haute pression

L’opérateur amène ses pièces par l’intermédiaire du convoyeur central dans la cabine de lavage afin de les dégraisser, phosphater ou dérocher.

Capacités :

  • Longueur : 5 500 mm
  • Largeur : 3 000 mm
  • Hauteur : 3 000 mm

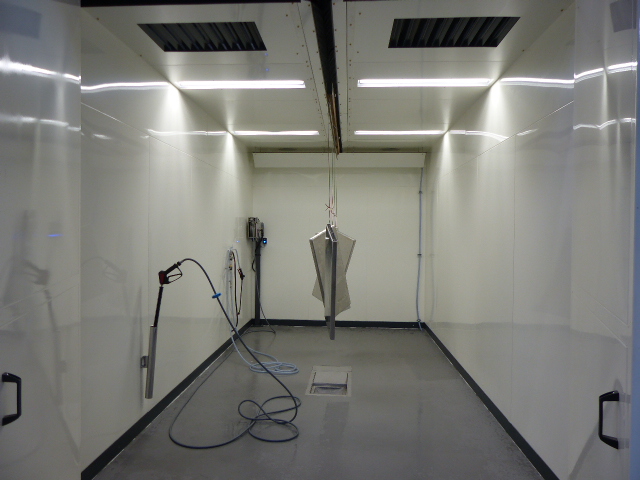

Cabine de lavage

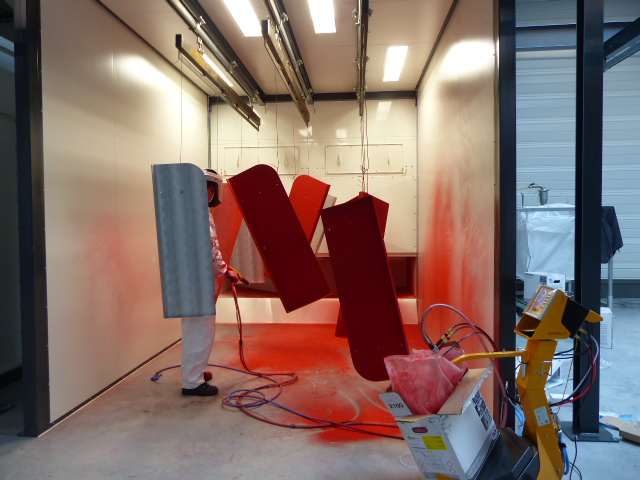

Cabine de poudrage

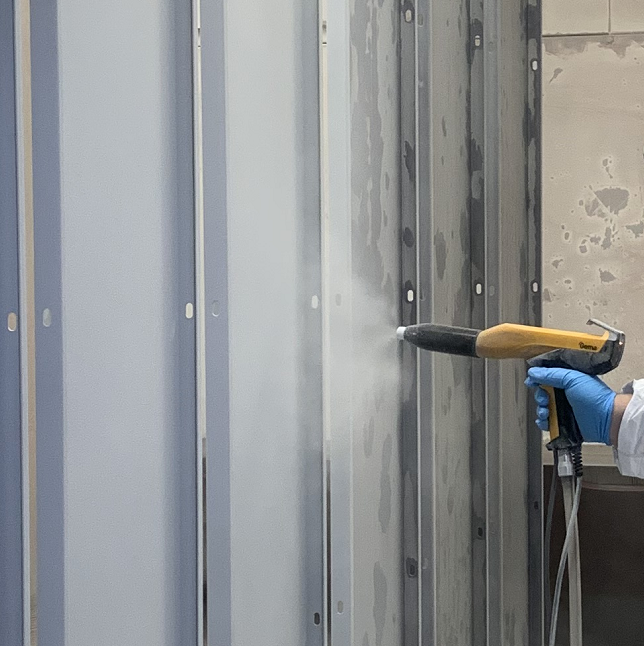

Poudrage

L’opérateur amène ses pièces par l’intermédiaire du convoyeur dans une cabine à ventilation horizontale avec 3 axes de convoyeur.

Capacités :

  • Longueur : 4 000 mm
  • Largeur : 3 000 mm
  • Hauteur : 3 100 mm

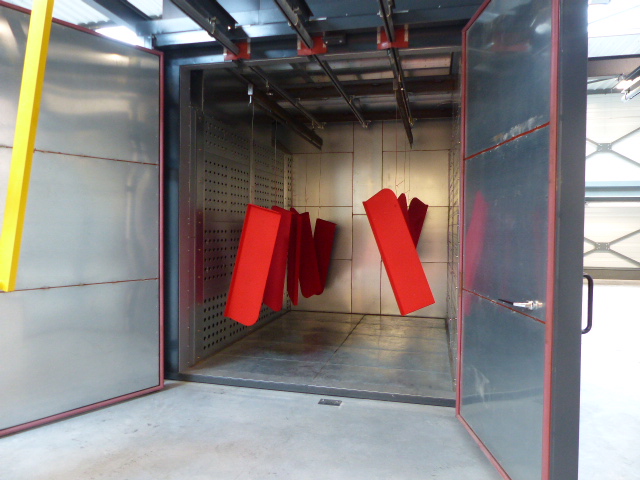

Tunnel de cuisson

Séchage / Cuisson

Le four a deux applications :

  • Séchage des pièces après dégraissage.
  • Cuisson de la poudre à une température entre 150 et 200°C.
    Un variateur de vitesse permet de réaliser une pré-gélification de la poudre, autorisant la cuisson de plusieurs teintes simultanément, sans risquer un brassage des poudres avec l’air.

Capacités :

  • Longueur : 3 500 mm
  • Largeur : 2 500 mm
  • Hauteur : 3 100 mm
